一、適用范圍：

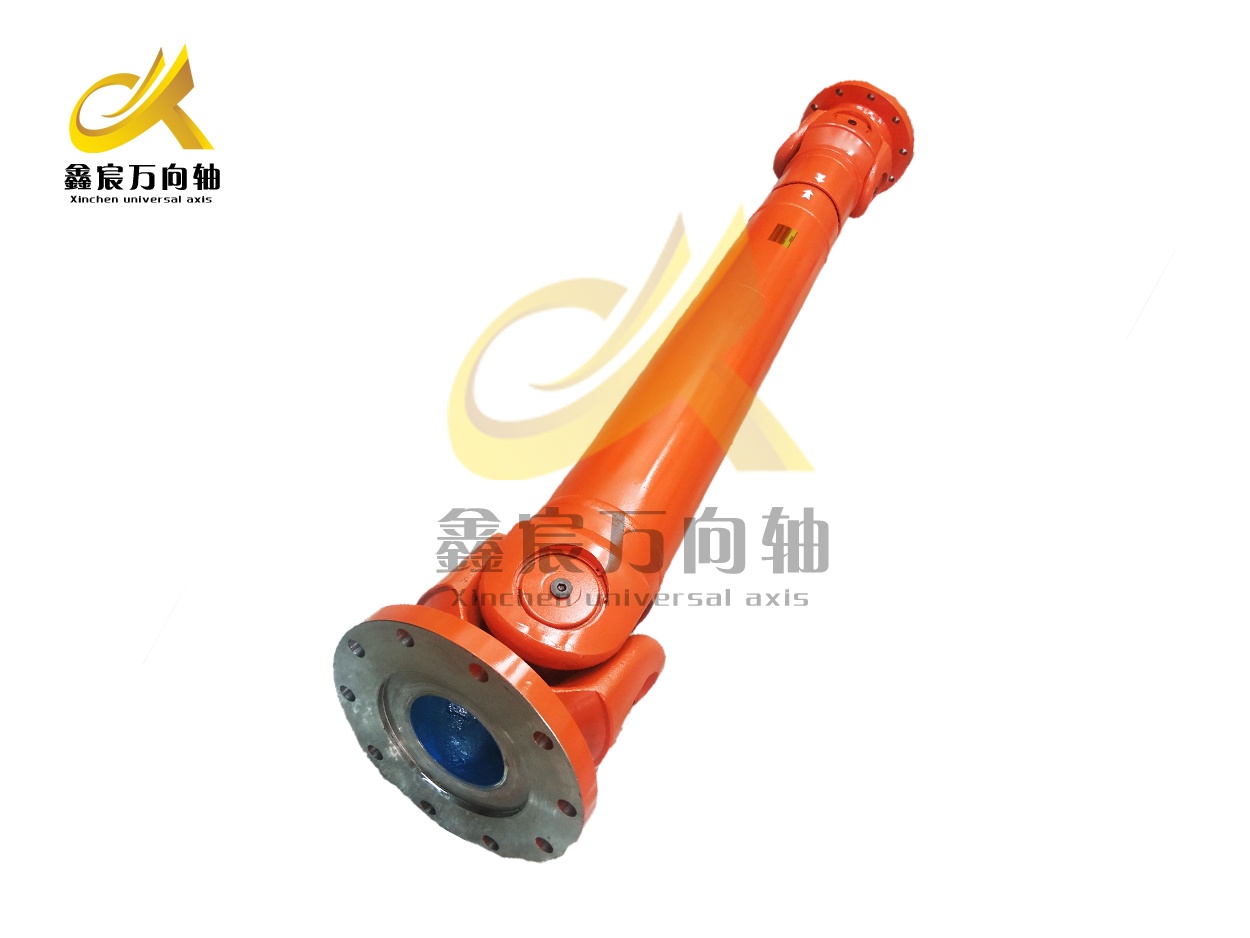

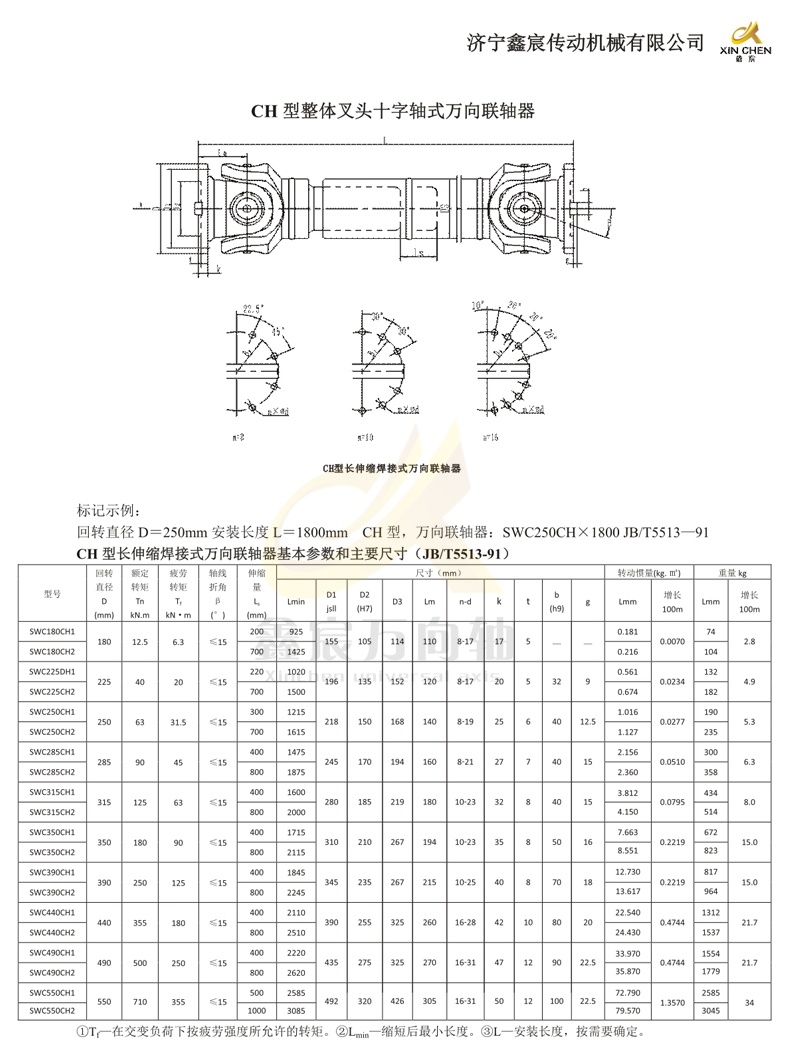

SWC加長型萬向軸主要適用于軋鋼機、穿孔機、矯直機、破碎機和船舶驅動等機械使用場合，是應用廣泛的萬向軸產品系列。其法蘭直徑為160-620mm，傳遞額定轉矩范圍16-1000kN.m，軸線折角為15°。

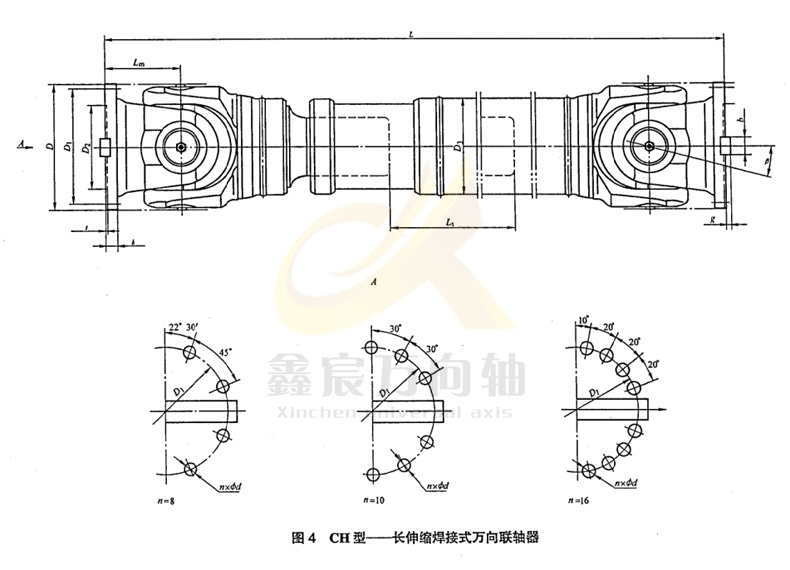

二、結構特點：
1、萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。
2、加長型萬向軸的特點是：具有結構緊湊，傳動扭矩大，使用壽命長，能長期在惡劣工況因素下使用等優點。
三、選型與保養：
根據JB5513-91標準，SWC-Ⅰ和SWC型萬向聯軸器參考按下列方法選型：
計算轉矩由式(1)、式(2)或式(1)、式(3)求出：
1）式中：Tc — 計算轉矩，N·m；
T — 理論轉矩，N·m；
Pw — 驅動功率，kW；
PH — 驅動功率，hp；
n — 工作轉速，r/min；
K — 工作情況系數
2）工作情況系數K
|
負荷性質 |
使用萬向軸的設備名稱 |
K |
|
輕沖擊載荷 |
發電機/離心泵/通風機/木工機床/皮帶運輸機 |
1.1-1.3 |
|
中沖擊載荷 |
壓縮機（多缸）/活塞泵（多缸）/小型型鋼軋機/連續線材軋機/輸送機主傳動 |
1.3-1.8 |
|
重沖擊載荷 |
造紙機/船舶驅動/運輸輥道/連續管軋機/連續工作輥道/中型型鋼軋機/壓縮機（單缸）活塞泵（單缸）/攪拌機/壓力機/矯直機/起重機主傳動/球磨機 |
2-3 |
|
特重沖擊載荷 |
起重機輔助傳動/破碎機/可逆工作輥道/卷取機/破磷機/初軋機 |
3-5 |
|
極重沖擊載荷 |
軋機送料輥道/厚板剪切機 |
6-15 |
注：1、一般情況下按所傳遞轉矩和軸承壽命選擇萬向聯軸器，也可根據機械設備的具體使用要求，只校核扭轉強度或軸承壽命中的一項；
2、當聯軸器在水平和垂直面間同時存在軸線折角時，還應計算其合成軸線折角；
3、部分特殊使用工環境況下，萬向聯軸器在選型階段要考慮使用轉速及動平衡的需求；
4、十字軸式萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速等相關因素綜合選用。濟寧鑫宸傳動機械有限公司提供加長型萬向軸選型、萬向軸參數設計、研發及萬向軸生產等一站式服務，萬向軸生產廠家直接供貨，讓您省時、省力、省心。同時提供SWC中型萬向聯軸器的運輸與儲存、安裝與使用、保養與維修等方面的技術指導。
